Pintura Intumescente

En la arquitectura moderna y la construcción industrial, la seguridad no es solo una cuestión de extintores y alarmas. La verdadera resiliencia de un edificio comienza en su estructura. Aquí es donde la pintura intumescente se convierte en el protagonista silencioso de la Protección Pasiva contra Incendios (PFP).

Este artículo técnico explora a fondo qué es la pintura intumescente, cómo funciona su química, sus aplicaciones críticas y el marco normativo que rige su uso en México y a nivel internacional.

1. ¿Qué es la Pintura Intumescente?

A diferencia de las pinturas decorativas, la pintura intumescente es un recubrimiento reactivo diseñado para proteger elementos estructurales (principalmente acero, pero también madera, yeso, Tablaroca y concreto) contra el calor extremo.

La palabra "intumescente" proviene del latín intumescere, que significa "hincharse". Esta es precisamente su función: ante la presencia de calor (normalmente a partir de los 200°C a 250°C), la película de pintura sufre una reacción química que la hace expandirse hasta 50 veces su espesor original, transformándose en una capa de carbón poroso altamente aislante.

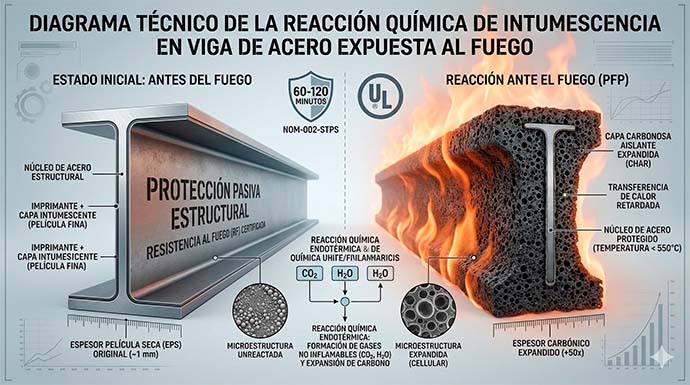

¿Cómo funciona el proceso de intumescencia? Para que esta magia técnica ocurra, la pintura debe contener cuatro componentes esenciales:

• Fuente de carbono: Generalmente polialcoholes.
• Catalizador: Un ácido (como el polifosfato de amonio) que se libera con el calor.
• Agente espumante: Libera gases no inflamables para expandir la masa de carbono.
• Aglutinante: Mantiene la integridad de la "char" o costra carbonosa resultante.

2. La Importancia del Acero y la Resistencia al Fuego

Existe un mito común: "El acero no se quema, por lo tanto, es seguro". Si bien el acero no es combustible, es un excelente conductor térmico. A temperaturas cercanas a los 550°C, el acero estructural pierde aproximadamente el 50% de su capacidad de carga.

En un incendio, estas temperaturas se alcanzan en cuestión de minutos. Sin protección, las vigas y columnas pueden deformarse o colapsar, comprometiendo la integridad de todo el edificio. La pintura intumescente actúa como una barrera térmica que retrasa este calentamiento, otorgando un tiempo vital (30, 60, 90 o 120 minutos y en algunos casos hasta 180 minutos) para la evacuación y la intervención de los bomberos.

3. Aplicaciones de la Pintura Intumescente

Su versatilidad la hace ideal para diversos sectores. A continuación, detallamos sus usos más comunes:

A. Edificación Comercial y Pública

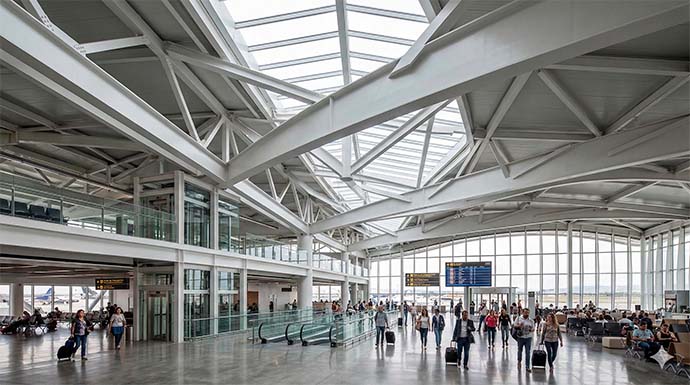

En aeropuertos, centros comerciales, estadios y museos, el diseño arquitectónico a menudo deja el acero a la vista. La pintura intumescente es la solución perfecta porque:

• Mantiene la estética del diseño original.
• Permite acabados en diversos colores.
• No añade un peso significativo a la estructura.

B. Sector Industrial y Plantas de Energía
En entornos donde el riesgo de incendios de hidrocarburos es alto, se utilizan versiones especializadas (basadas en resinas epóxicas) que soportan curvas de temperatura mucho más agresivas que las de un incendio celulósico común.

C. Refuerzo de Madera Estructural
Aunque menos común que en el acero, existen barnices intumescentes que reducen la propagación de la llama y la emisión de humos en estructuras de madera, permitiendo que edificios históricos o modernos cumplan con los códigos de seguridad.

4. Normativas Vigentes: El Marco Legal y Técnico

Para que un sistema de pintura intumescente sea válido, debe estar certificado bajo pruebas de laboratorio que simulen incendios reales.

Normativa en México:
En México, la referencia principal es la NOM-002-STPS-2010, que establece las condiciones de seguridad y prevención contra incendios en los centros de trabajo. Sin embargo, para la especificidad técnica de los materiales, se recurre a:

• NMX-C-307-ONNCCE: Esta norma establece los métodos de prueba para la resistencia al fuego de elementos estructurales.
• Reglamento de Construcciones de la CDMX: Es uno de los más avanzados del país, exigiendo tiempos específicos de resistencia al fuego (RF) dependiendo del tipo de ocupación y altura del inmueble.

Normas Internacionales (Los Estándares de Oro):
Debido a la globalización de las constructoras, en México es estándar diseñar bajo normativas internacionales:

• UL 263 (Estados Unidos): Estándar para pruebas de fuego en materiales de construcción. Los productos con "Sello UL" son los más confiables del mercado.
• ASTM E119: Define los métodos de prueba estándar para la resistencia al fuego de construcciones y materiales.
• EN 13381 (Europa): Una de las normas más rigurosas que analiza cómo la protección contribuye a la capacidad portante de la estructura.

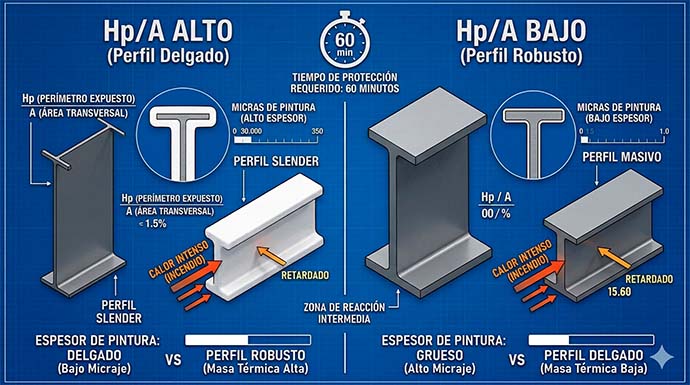

5. El Factor de Masividad (Hp/A): El Secreto del Cálculo

No se trata de aplicar la pintura "al tanteo". El espesor de la capa (medido en micras o mils) depende del Factor de Masividad del perfil de acero o en su caso de la superficie en la que se aplicará el recubrimiento. La fórmula general es:

• Hp (Perímetro): La sección del perfil expuesta al fuego.
• A (Área): El área de la sección transversal del perfil.

Un perfil delgado y esbelto se calienta más rápido que una viga robusta y masiva. Por lo tanto, el perfil delgado requerirá un espesor de pintura mucho mayor para alcanzar el mismo tiempo de protección (ej. 60 min).

6. Proceso de Aplicación y Control de Calidad

La efectividad de la pintura intumescente depende en un 80% de su correcta aplicación. Un error común es tratarla como pintura vinílica convencional.

Pasos Críticos aplicados al acero:

• Preparación de Superficie: El acero debe estar libre de óxido, grasa y cascarilla de laminación. Generalmente se requiere un chorreado abrasivo (grado comercial o metal blanco).
• Primario (Primer): Debe ser compatible con la pintura intumescente. Un primario equivocado puede causar que la pintura se desprenda durante un incendio.

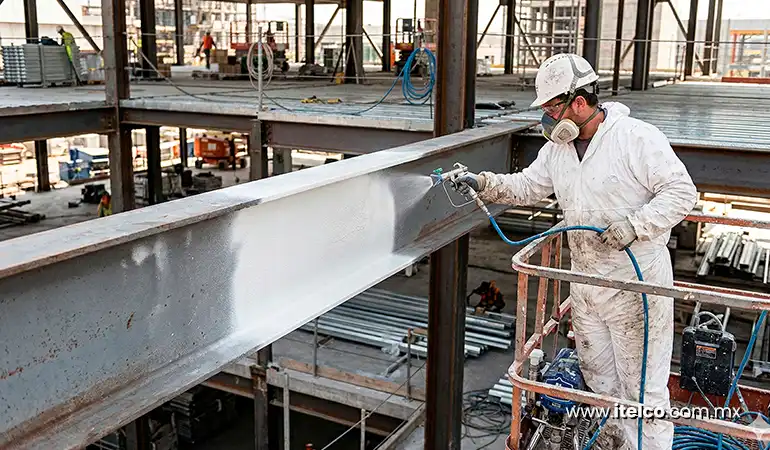

• Aplicación de la Capa Intumescente: Se realiza preferentemente con equipos Airless para lograr espesores uniformes.
• Capa de Acabado (Topcoat): Protege la pintura intumescente de la humedad, los rayos UV y la abrasión.

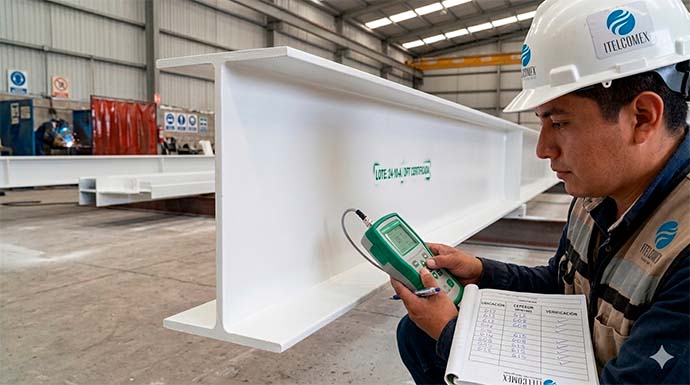

• Medición de Espesores en Húmedo y Seco: Es obligatorio documentar que se alcanzó el espesor de película seca (EPS) calculado para el factor de masividad del proyecto.

7. Ventajas frente a otros sistemas (Morteros y Placas)

En el mundo de la protección pasiva contra incendios, elegir el sistema adecuado no es solo una cuestión de cumplimiento normativo; es una decisión que afecta la estética, el presupuesto y la velocidad de ejecución de una obra.

Aunque los morteros proyectados y las placas de silicato son soluciones tradicionales, la pintura intumescente ha ganado terreno como la opción predilecta en la arquitectura moderna. Pero, ¿realmente es superior? Te presentamos algunas ventajas competitivas:

A. Estética y Acabado Arquitectónico
A diferencia de los morteros, que dejan una textura rugosa y gruesa que suele ocultarse tras falsos techos, la pintura intumescente respeta la geometría original de la estructura.
Acabado liso: Permite que las vigas y columnas de acero queden a la vista, integrándose en el diseño industrial o minimalista.
Variedad cromática: Se puede recubrir con esmaltes de acabado en casi cualquier color sin perder sus propiedades ignífugas.

B. Optimización del Espacio y Peso Estructural
En proyectos donde cada centímetro cuenta, el espesor de la protección es vital.
Espesores mínimos: Mientras que un mortero o una placa pueden añadir varios centímetros al volumen de un pilar, la pintura intumescente se mide en micras o milímetros.
Ligereza: No añade una carga estructural significativa al edificio, algo crucial en rehabilitaciones de edificios antiguos donde el peso es una limitación técnica.

C. Facilidad y Rapidez de Aplicación
El tiempo es dinero en la construcción. Aquí es donde la pintura intumescente destaca frente a los sistemas rígidos:
Versatilidad de aplicación: Se aplica mediante sistemas airless, brocha o rodillo, adaptándose a formas complejas (uniones, pernos o celosías) donde instalar placas sería un rompecabezas costoso.
Menos residuos: A diferencia de los morteros proyectados, que generan mucho "rebote" y suciedad en la obra, la aplicación de pintura es mucho más limpia y requiere menos trabajos de limpieza posterior.

D. Mantenimiento y Reparación
¿Qué sucede si se golpea una columna o se realiza una modificación en la estructura?
Reparación sencilla: Un daño en la pintura se soluciona con un parche local. En cambio, una placa rota a menudo requiere la sustitución de la pieza completa, y un mortero desconchado puede comprometer la adherencia de toda la sección.

---

Preguntas Frecuentes (FAQ) sobre Pintura Intumescente

¿Qué es la Pintura Intumescente?
Es un recubrimiento reactivo de protección pasiva diseñado para proteger elementos estructurales (como acero y madera) contra el calor extremo. Al alcanzar temperaturas de 200°C a 250°C, se expande hasta 50 veces su espesor original, formando una capa de carbón poroso altamente aislante.

¿Cómo funciona el proceso de intumescencia en el acero?
La pintura contiene una fuente de carbono, un catalizador, un agente espumante y un aglutinante. Ante el fuego, estos elementos reaccionan químicamente creando una barrera térmica que retrasa el calentamiento del acero, evitando que alcance los 550°C, punto donde pierde el 50% de su capacidad de carga.

¿Qué normativas regulan la pintura intumescente en México?
En México, la normativa principal es la NOM-002-STPS-2010 (prevención de incendios) y la NMX-C-307-ONNCCE (resistencia al fuego). Adicionalmente, los proyectos exigen cumplir con estándares internacionales como UL 263 (EE. UU.) y ASTM E119.

¿Cuáles son las ventajas de la pintura intumescente frente a morteros?
La pintura intumescente ofrece un acabado liso y estético que permite dejar la estructura vista, añade un peso mínimo a la edificación, su aplicación con equipo Airless es rápida y limpia, y es mucho más fácil de reparar en caso de golpes en comparación con los morteros proyectados o las placas rígidas.

---
